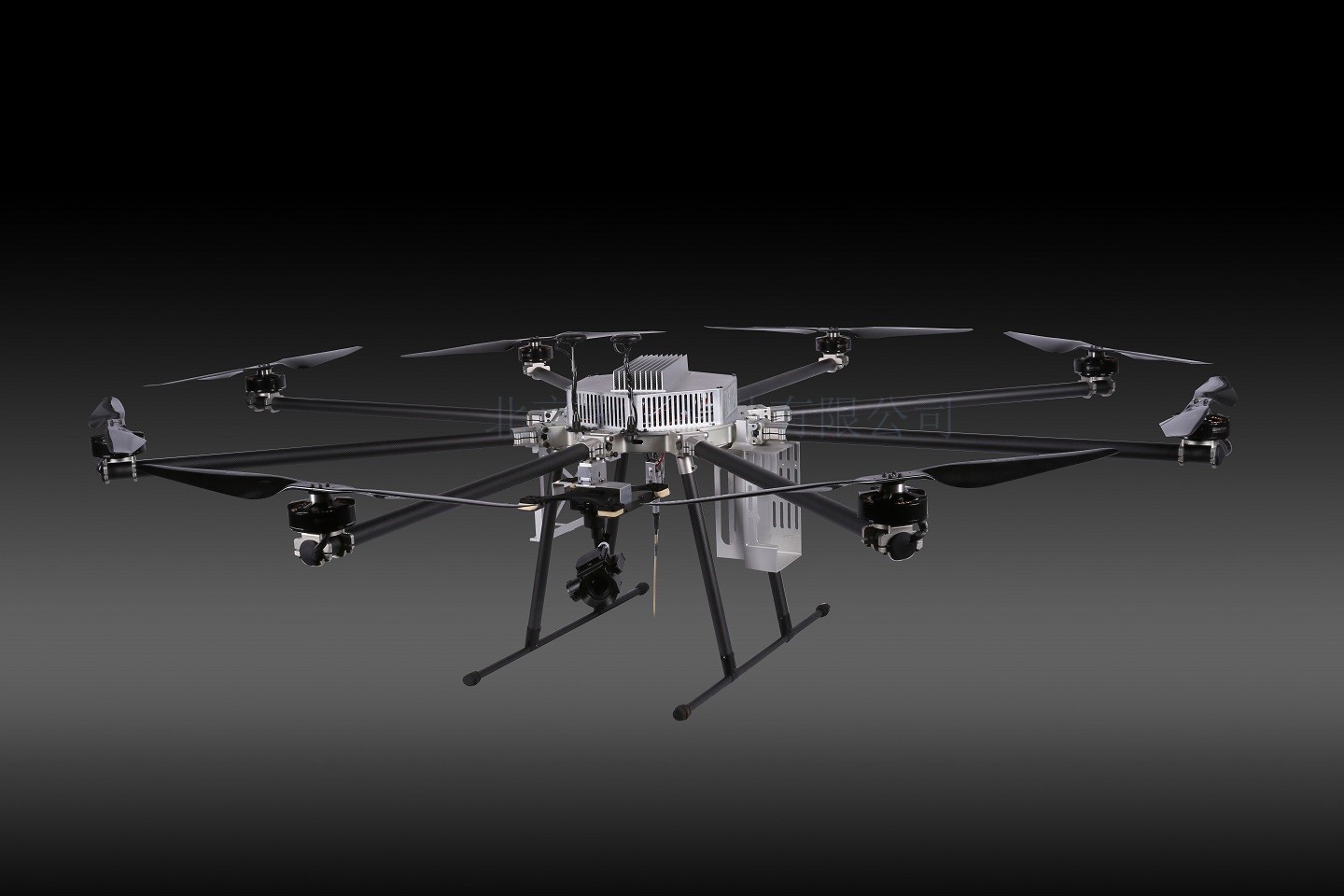

DG-X15系留无人机-高空机位
系留式无人机通过系留线缆依托地面电源提供飞行动力,赋予了无人机长时间定点悬停的特性,一个可以在5米至100米自由升降的独特电视转播平台应运而生。
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
- :
系留式无人机通过系留线缆依托地面电源提供飞行动力,赋予了无人机长时间定点悬停的特性,一个可以在5米至100米自由升降的独特电视转播平台应运而生。
系留式无人机通过系留线缆依托地面电源提供飞行动力,赋予了无人机长时间定点悬停的特性,一个可以在5米至100米自由升降的独特电视转播平台应运而生。系留无人机挂载摄像机作为高空机位,突破了传统航拍无人机执行任务时间短的局限,使得不间断航拍大型活动及重要赛事成为可能。
图1 系留无人机高空机位系统
系留无人机高空机位系统使用无人机挂载广播级摄像机,配以三轴增稳云台,从而获得高清稳定的视频画面,所拍摄的高清视频通过系留线缆内置的单模光纤传输至地面站,解决了普通无人机航拍画面通过无线传输后画面不稳定、易受干扰及传输受损的问题。
系留无人机可在大型活动中充当高空机位,捕捉活动整体画面。利用系留线缆供应飞行动力及载荷作业电源,实现长时间定点滞空,通过挂载不同拍摄设备满足不同的拍摄需求。
系留无人机系统主要由无人机平台、任务载荷、系留线缆、起降平台、地面站等部分组成。无人机可升高到100米高空,并且实现单架次24小时以上长时间滞空,可提供高度可变的拍摄平台,并且保证长时间的拍摄需求。
图2 系统架构
可根据拍摄需求搭载不同的拍摄设备,配以三轴增稳云台,保持拍摄画面的清晰与稳定,并可通过地面控制设备控制云台的水平、横滚和俯仰方向的角度,以获取不同的拍摄画面。
任务载荷拍摄的高清视频通过机载光端机转换成光信号,通过系留线缆内置的光纤传输至地面,后重新转换成电信号供地面监看,进一步传输至转播车。
图3 高清相机云台
在大型活动及体育赛场上,所有的画面都转瞬即逝,快节奏决定了直播需要进行多机位多角度的画面捕捉,才能让比赛本身更具观赏性。系留无人机高空机位系统应用于大型活动及体育赛事的转播,作为现场的固定高空机位,长时间悬停在现场上空,实时捕捉活动整体画面,提供完美的视觉效果。
图4 系留无人机高空平台系统在大型活动及体育赛事中的应用
图5 系留无人机高空平台系统在大型活动及体育赛事中的应用
