DG-M20

DG-M20系留无人机

系留无人机应急通信高空基站是一种全新的应急通信方式,能够在地震、洪水等自然灾害发生,大面积通信中断的情况下,快速地恢复远距离的通信信号,保证半径几公里范围内的通信信号覆盖。



简介


DG-M20是一款系留式无人机系统,最大飞行高度为100米,100米升限时最大净载荷为15公斤,满载功率8KW, 是专门为通信基站设备设计的一种系留无人机系统。DG-M20系留无人机系统搭载通信基站设备能够形成应急通信解决方案,创建临时的基站塔,可大大提升应急基站的通信覆盖范围,能够在通信中断的情况下快速恢复远距离的通信覆盖,可广泛应用于冰冻雨雪和地震洪水等应急恢复通信的场景及其他需要增强信号覆盖的大型活动中。


DG-M20在工作状态下,供电装置为系留无人机系统和RRU基站设备供电,RRU基站设备通过系留无人机系统的光纤与地面的BBU设备进行通信,BBU设备通过光纤、微波或卫星通信等方式接入核心网,从而保障24小时以上不间断的信号覆盖。


这套系统具备以下优势:

(1)运输方便,普通的小型越野车辆均可装载。

(2)操作便捷,标准化接口,模块化组装,普通人员简单培训即可操作。

(3)覆盖灵活,可根据保障场景需求自由调节升空高度,以适应各类应急救灾场景。

(4)滞空时间长,通过光电复合线缆实现24小时不间断的电源传输保障。

(5)扩展性强,可根据不同场景,携带不同设备,满足各类应急场景的需求。

(6)载重量大,航空铝一体成型全封闭机体具有15公斤@100米净载重能力,可搭载多种设备。

(7)搭配与无人机功率匹配的低噪音发电机(发电机功率15KW),改善现场工作环境。


系统组成


DG-M20系留无人机系统主要由无人机平台,系留线缆,起降平台以及地面监控设备组成。

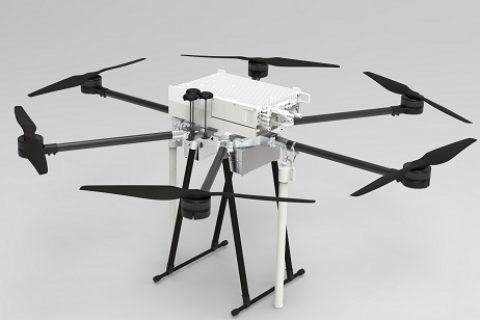

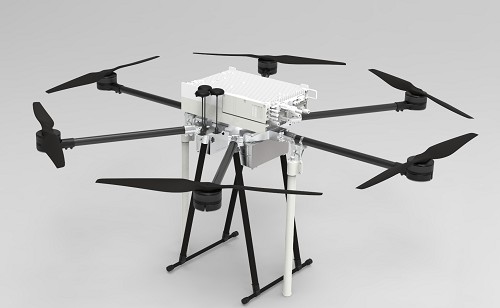

系留无人机系统的无人机主体部分为可折叠六旋翼无人机。机身的主要材质为轻质航空铝和碳纤维。无人机的中心盘采用独特的航空铝一体成型机身工艺,保证了整机的结构强度。机臂为碳纤维材质,在保证结构强度的同时减轻了无人机自身的重量,机臂采用折叠式设计,便于无人机的存放和运输。六旋翼无人机的整体设计考虑了高低温、防水、抗振动、抗风力干扰等因素。无人机的自身重量不超过满载起飞重量的50%,具有很强的载荷设备挂载能力。


系留线缆是系留无人机系统最重要的组成部分,它连接着无人机平台和地面平台,主要功能是将电力由地面传输至空中,同时为空中设备提供大带宽的信号回传通道。系留线缆具有抗微弯耐高温、电导率高、抗拉强度大、单位重量轻、散热能力好、传输带宽大的特点,适当的柔软度和良好的弯曲性能,保证了无人机起飞状态下线缆在空中的动态指标,以及起飞降落过程中线缆多次收放的可靠性。


起降平台作为系留无人机高空基站系统的地面电源设备,内置地面电源、自动收放线装置以及控制模块,同时兼具起降平台的作用,能够为无人机的自动起飞和降落提供一个稳定的平台。地面电源作为电源转换装置,能够将输入系统的交流电转换为高压直流电,通过系留线缆输送至无人机端;自动收放线装置能够自适应系留线缆的拉力,从而根据无人机起飞、降落等不同状态自动收线、放线,自动收放线装置同时配备自动排线装置,能够实现线缆的均匀缠绕,在提升线缆散热性能的同时防止线缆卡顿等。


DG-M20系留无人机系统配专业的地面站,地面站设备选用三防高性能全坚固型笔记本电脑,自带提手,方便携带。该电脑采用全镁合金机壳,抗震动,抗冲击,在雨天、风沙、阳光直射、高温、低温等恶劣的户外天气条件下依然能够稳定地工作。


地面站软件具有图形化UI界面,关键数据一目了然,可实时显示和记录无人机飞行状态数据和系留系统状态数据,具有故障预警和事后故障数据分析功能。通过地面站软件还可以操控无人机进行一键起飞、一键降落、更改悬停高度、前后左右移动等飞行动作。


DG-M20系留无人机系统配备遥控器,采用无人机专用的840MHz通信频率,能够实现无人机的起飞、降落、姿态调整以及控制模式调整等操作。遥控器同时集成数传电台,能够保证无人机与遥控器和地面站之间的通信畅通。



应用方案


功能简介


DG-M20系留无人机系统搭载通信基站设备组成系留无人机应急通信高空基站系统。这套系统建立一种全新的应急通信方式,能够在地震、洪水等自然灾害发生,大面积通信中断的情况下,快速地恢复远距离的通信信号,保证半径几公里范围内的通信信号覆盖。


系留无人机应急通信高空基站具备运输方便、操作便捷、架设时间短、起飞重量大、滞空时间长等特点,在2016年正式投入商用化,并且已经在2017年的四川九寨沟地震和湖南的抗洪抢险中进行了实际的应用。


DG-M20系留无人机系统搭载4G LTE通信基站设备最大飞行高度为100米,搭载DRRU3172-fad在100米高度时的实测覆盖距离为7公里,最大接入用户数为5400个。


适用场景


1、地震、洪水、泥石流等重大自然灾害发生,大面积通信中断时,DG-M20系留无人机系统可搭载通信基站设备执行应急通信保障任务。


2、在举办大型活动时,DG-M20系留无人机系统可搭载通信基站设备执行通信补充覆盖任务。


3、DG-M20系留无人机系统还可搭载其他通信中继设备实现通信中继功能。
